3D雷达物位扫描仪

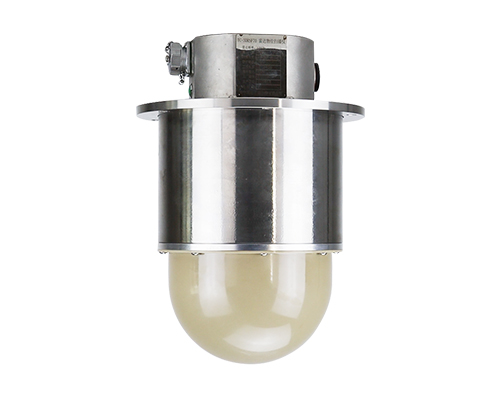

TC-3DF30 3D雷达物位扫描仪 精细型

浏览:次      日期:2024-04-28日

          3D雷达物位扫描仪是我公司在多年从事雷达物位仪产品开发、应用的基础上,根据市场需求和高频雷达测量特性设计研发的产品。3D雷达物位仪基于调频连续波(FMCW)测量技术,采用本公司专有的雷达波束扫描方案,实现了物料的多点扫描及3D成像。

          3D雷达物位扫描仪可以安装在多种类型料仓上,对料仓内的物料进行电磁波束的扫描,通过 RS485数据接口,将多点扫描数据上传给计算机,经成像软件算法计算,复原料仓内物料的3D图像,同时得到物料最高点、最低点、平均物位,物料体积、重量等信息。 对于一些不要求成像显示的场合,通过3D雷达物位扫描仪本身嵌入式软件计算,可以将用户关心的料仓内物料的特定信息传送给工业控制系统。

型号及其意义


技术特性


型号TC-3DF30
量程30m
工作频率120-140GHz
扫描点数≥76个
扫描角度水平 360° 俯仰±45°
扫描周期1~3min
体积测量精度≤2%
供电电压DC 12~28V
最大功率12W
工作温度-40°C~70°C
防护等级IP65
法兰尺寸210mm
信号输出2路 RS485/4-20mA/蓝牙
防爆等级Ex ia lllC T200 90°C Da


功能亮点

●真扫描、真成像:

通过专属的雷达波束扫描方案,对料仓内的物料进行动态扫描,将扫描到的数据传输到后台的监测软件进行成像分析,形成三维图像,真实复原料仓内的物料形态。

●综合物位测量:

最高物位、最低物位、平均物位、物料体积、质量、库存容比等信息综合测量,数据实时展现。智能精细化管理:料仓内物料的3D可视化成像展示,料位高、低状态的预警,历史数据的查询,可用于库存盘点,实现料仓的智能精细化管理。

●高精度和高可靠性测量:

采用调频连续波(FMCW)技术,120-140GHZ高频电磁波,抗干扰性强,防护等级高,能在高粉尘、高水汽等复杂工况下稳定运行。
